Vonkajšie žalúzie Z-90 Noval

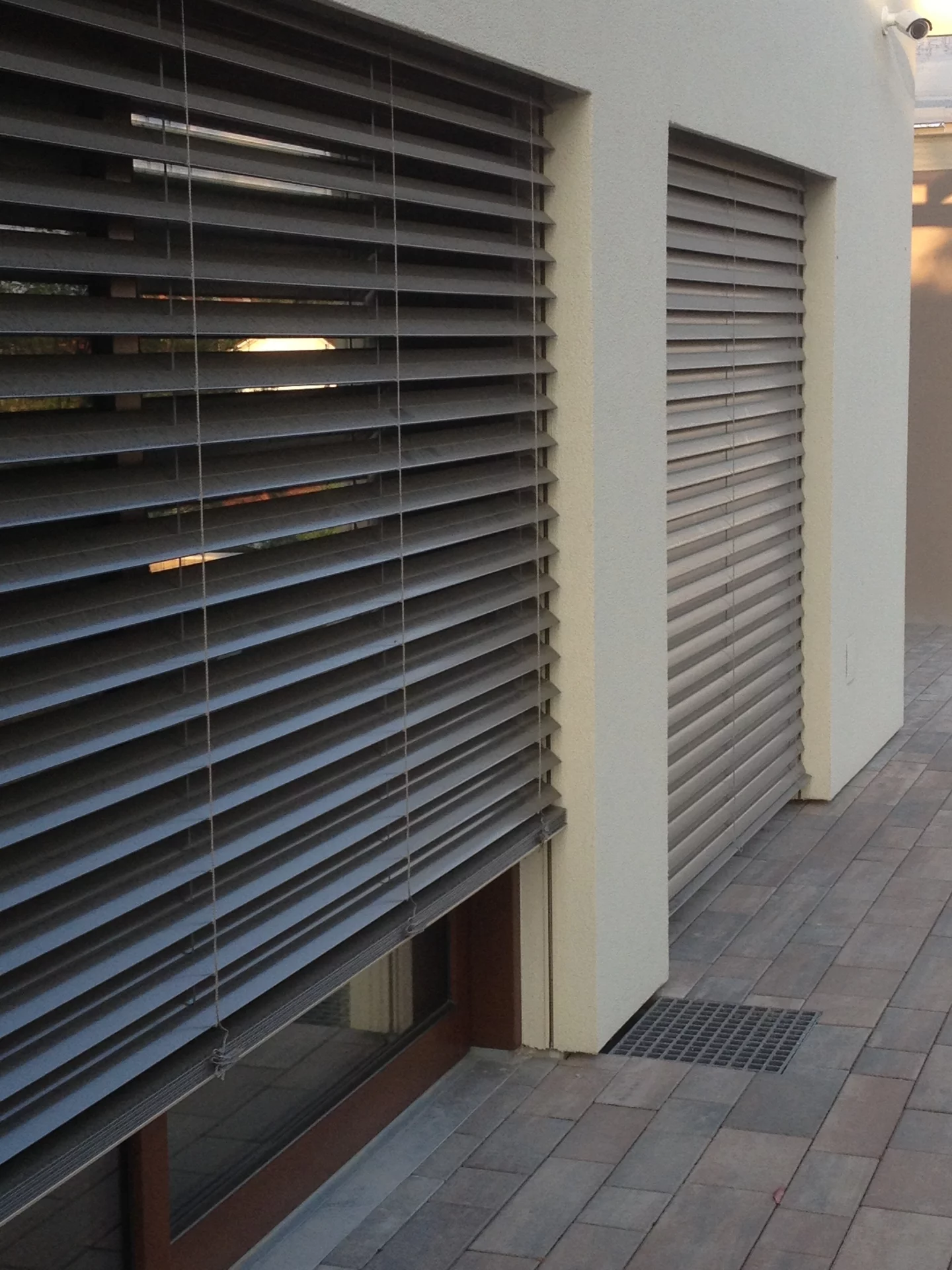

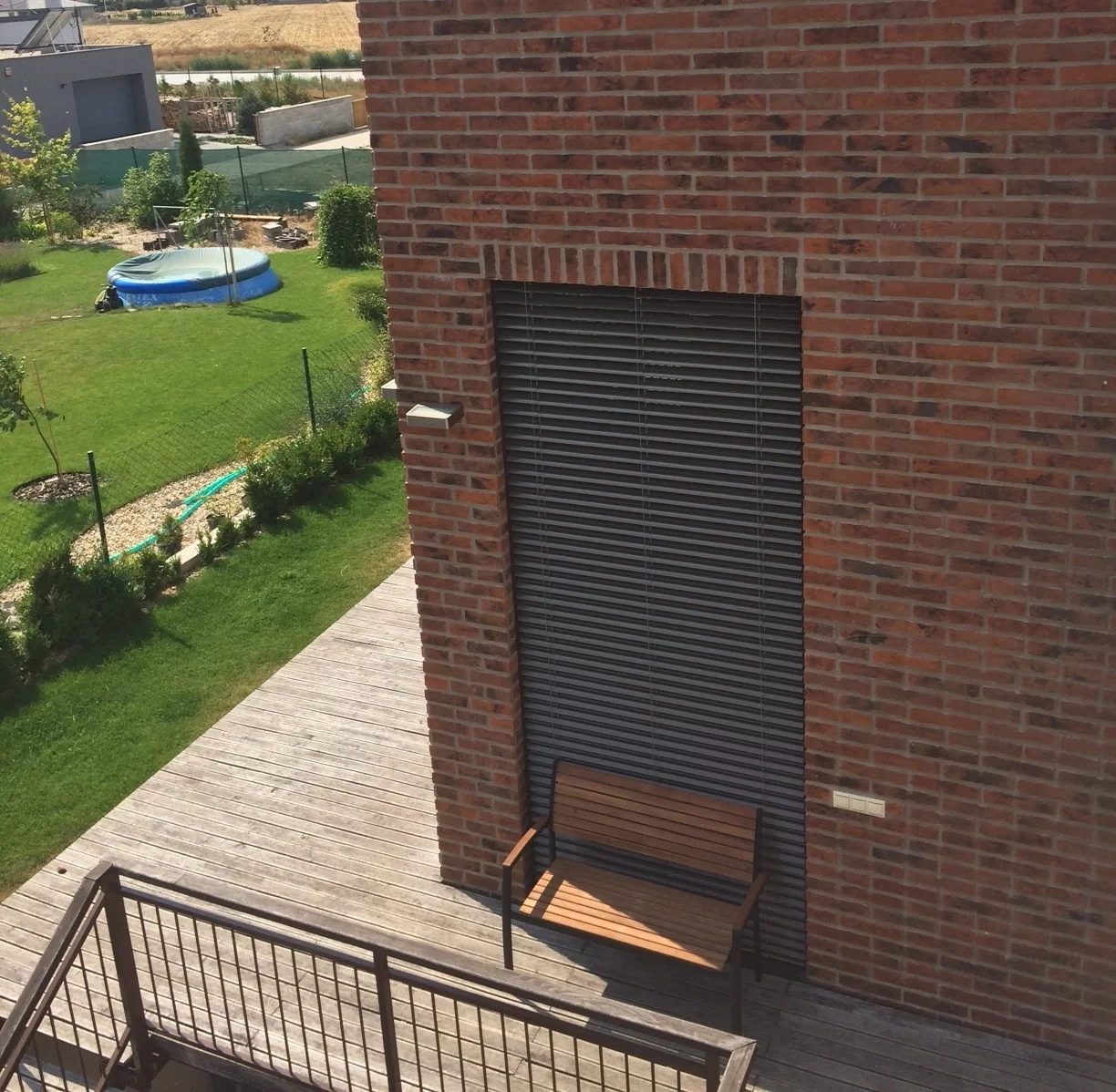

a) s použitím tzv. „zaomietacieho kastlíka (krycieho plechu) Vonkajšia žalúzia je pri tomto spôsobe montáže súčasťou fasády resp. je zakomponovaná do fasády. Kastlík pri pohľade na fasádu nie je viditeľný. Do kastlíka sa schová celý nábal žalúzie vrátane motora( pri motorom ovládanej žalúzii). Výška kastlíka je daná výškou okna. Čim je okno vyššie tým je vyšší nábal a tým aj potrebná výška kastlíka. Napr. u žalúzií s motorovým pohonom pri výške okna 150 cm je potrebná výška kastlíka 20 cm, pri výške okna 225 cm min. 27 cm.

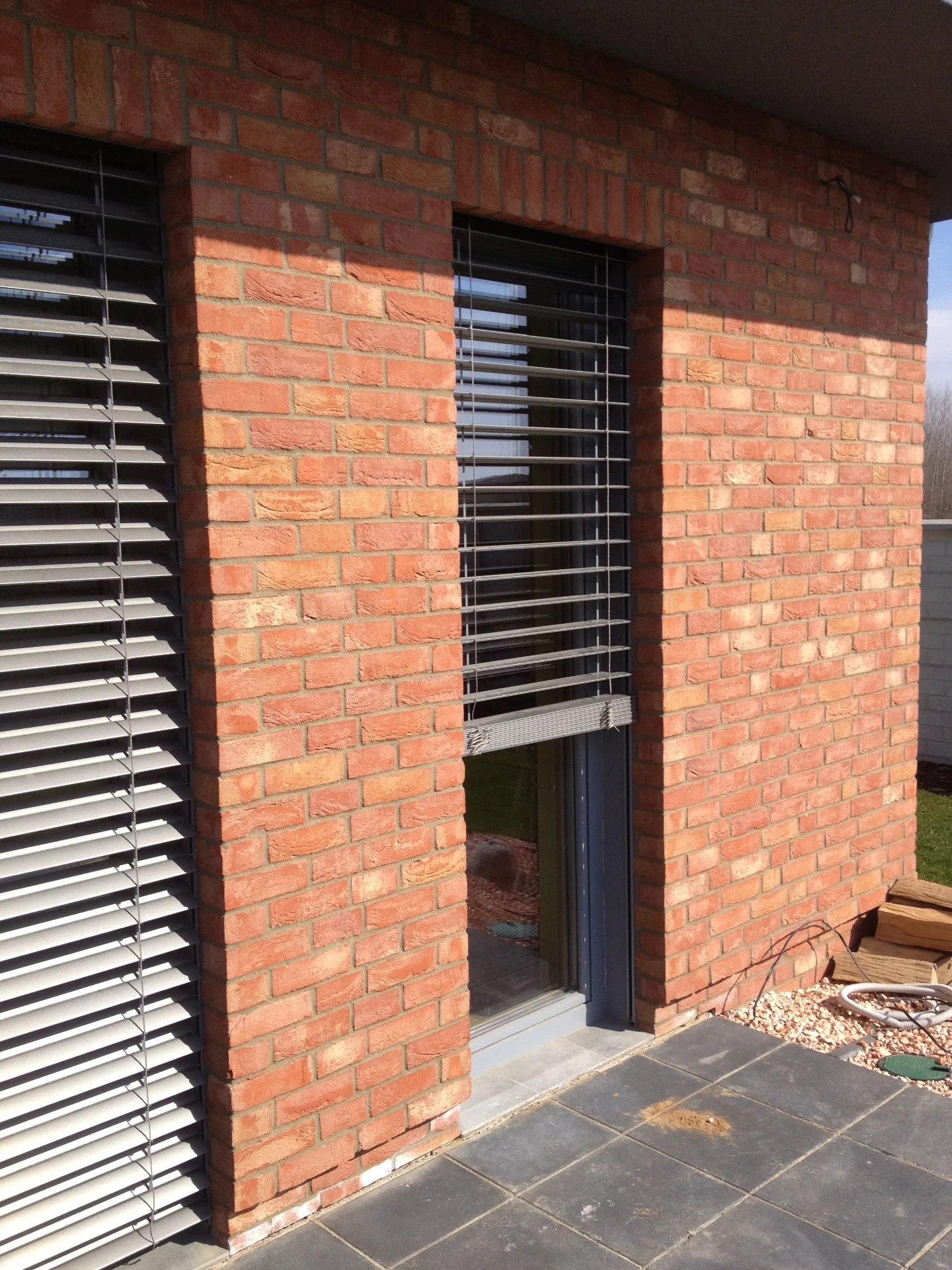

b) s použitím viditeľného tzv.“priznaného krycieho plechu Kastlík exteriérovej žalúzie sa vsadí do okenného otvoru a prišróbuje sa o rám okna. O rám okna sa prišróbujú aj vodiace lišty. V prípade, že je okno osadené „utopené“ do fasády dostatočne hlboko, plech kastlíka vonkajšej žalúzie je zarovno fasády. V opačnom prípade kastlík žalúzie Z90Noval bude vysunutý pred fasádu. Vtedy je vhodné použiť krycí plech s bočnicami.

Kastlík exteriérovej žalúzie sa montuje na fasádu. V tomto prípade má kastlík aj bočnice z oboch strán. Vodiace lišty sa taktiež šróbujú na fasádu. tento spôsob montáže je náročnejší kvôli zatepleniu fasády.

Vonkajšia žalúzia Z90 Noval sa skladáz viacerých hlavných komponentov:

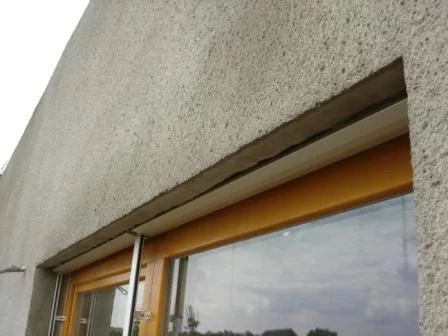

Žalúzie je možné aj zaomietať ale je potrebné na to myslieť ešte pri stavbe domu a spraviť predprípravu.  Dôležité: osadenie konzol byť rovné. Konzoly musia byť prichytené v pevnom materialy ešte pred upravením fasády.

Upevnenie Vonkajšej žalúzie na zaomietacie konzoly.   Detail upevnenia vonkajšej žúzie pred oknom.

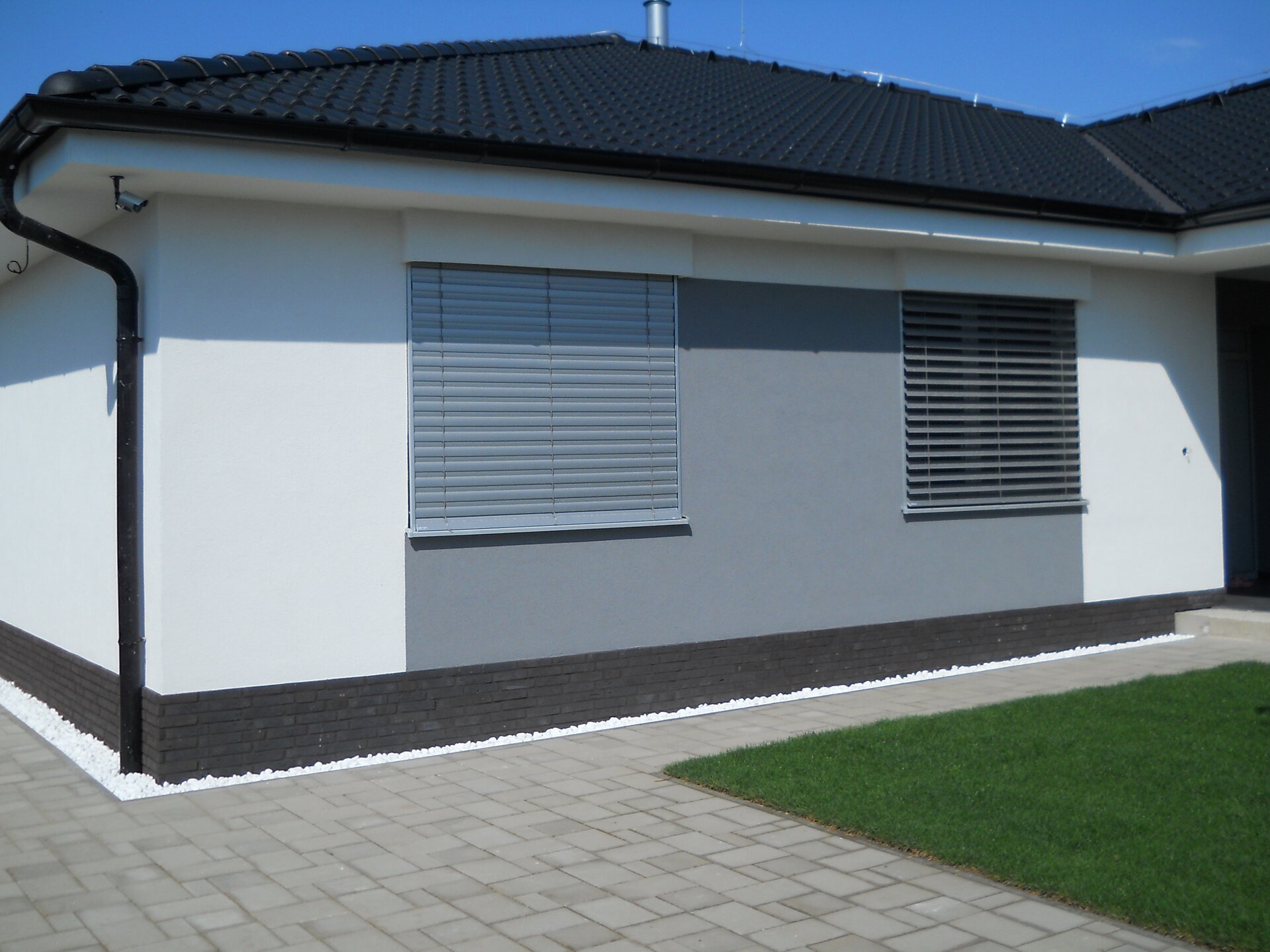

Konečné prevedenie zaomietacej žalúzie.

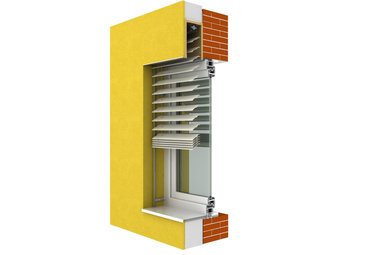

Vonkajšie podomietkové žalúzie sú umiestnené v schránke – kastlíku, ktorý je možné vyhotoviť z AL plechu (najpoužívanejšie riešenie) alebo z OSB dosky (menej používané riešenie).

Pri takomto riešení je nutné spraviť predprípravu pri zateplení resp. pred zateplením fasády domu. Potrebná hĺbka kastlíka je pri type Z90 14 cm, pri type Z70 12 cm. Treba však myslieť aj na zateplenie pod kastlíkom zo strany prekladu. Na tento „detail“ sa často zabúda. Je tam potrebné dať aspoň 5 cm styroduru, ideálne však 8 cm. Od tohto zateplenia sa ráta vnútorná hĺbka kastlíka 14 resp. 12 cm (podľa typu žalúzií) plus minimálne 2cm na styrodur pred kastlík, ktorý sa ešte presieťkuje a bude súčasťou fasády. To znamená ,že potrebné miesto – hĺbka pre kastlík je min. 16 cm. Tento typ osadenia je lepšie konzultovať s dodávateľom (tel. kontakt 0908 136 236).

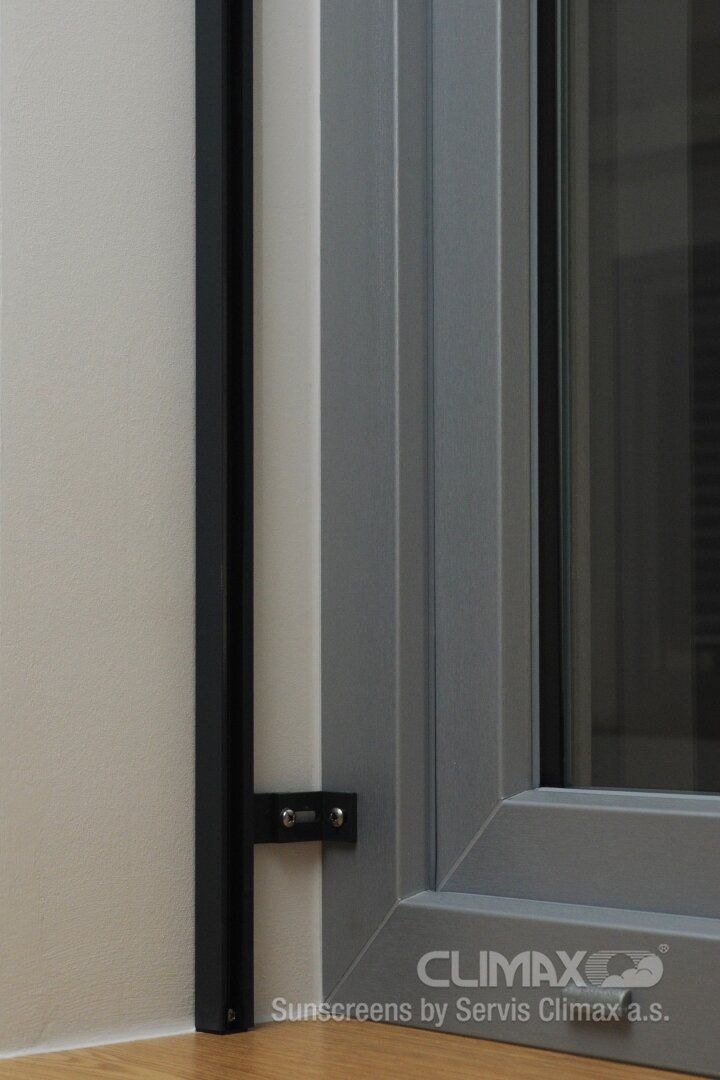

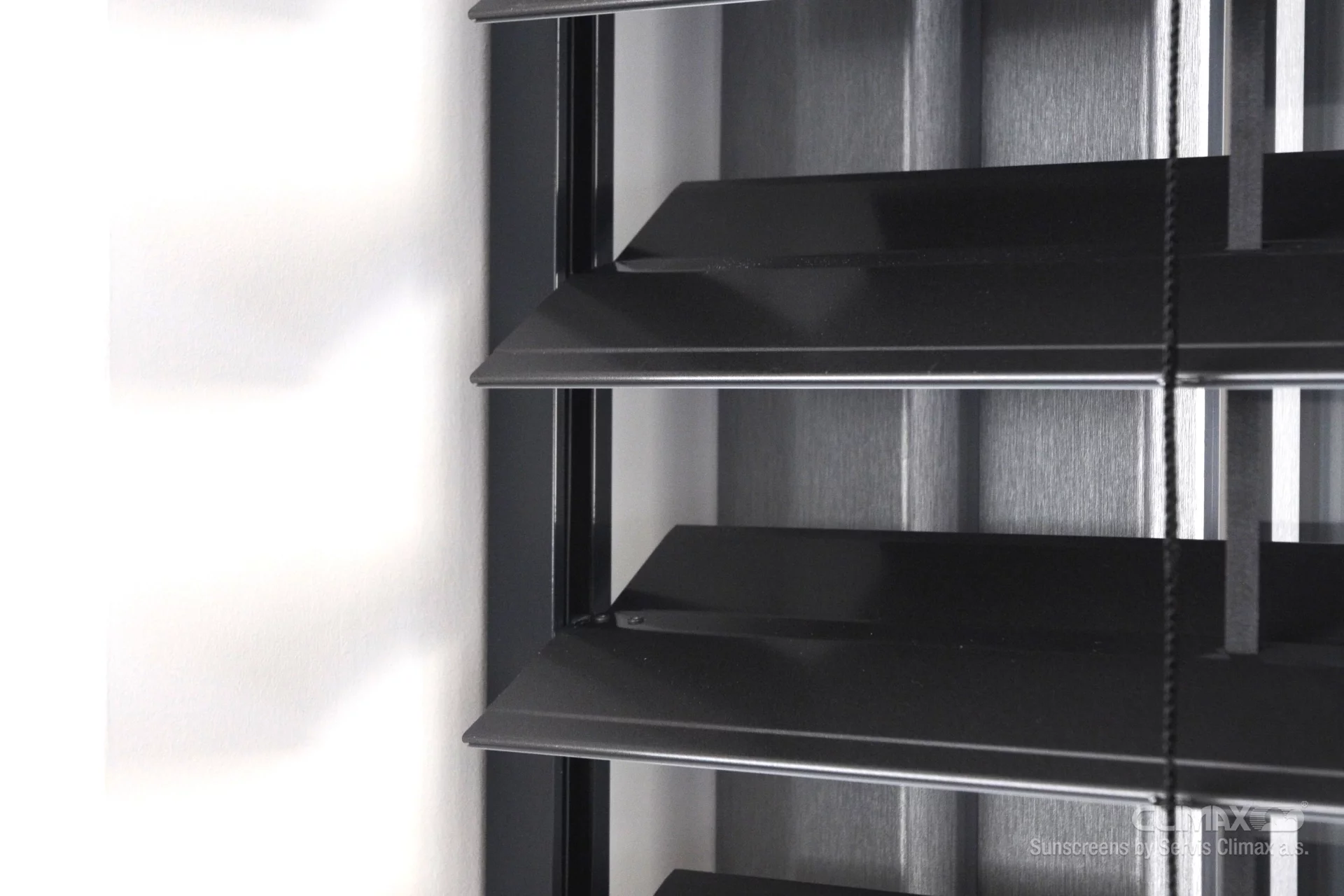

Vodiace lišty sa pri podomietkových vonkajších žalúziách zapúšťajú do ostenia. Minimálne zapustenie je 3 cm. Lišta je zložená zo zápustného púzdra a krycej lišty. Farby krycích líšt je možné upraviť podľa RAL vzorkovníka.

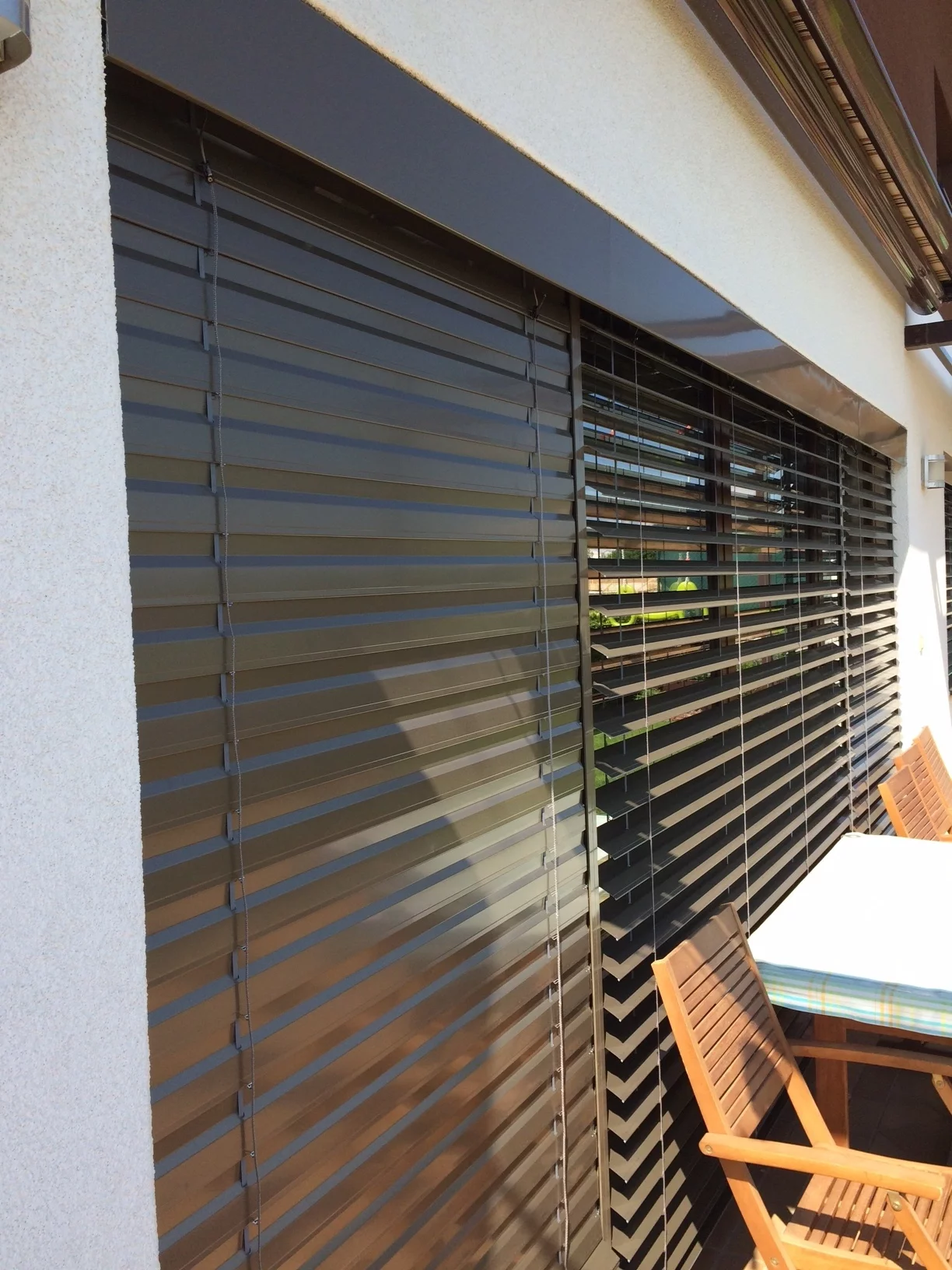

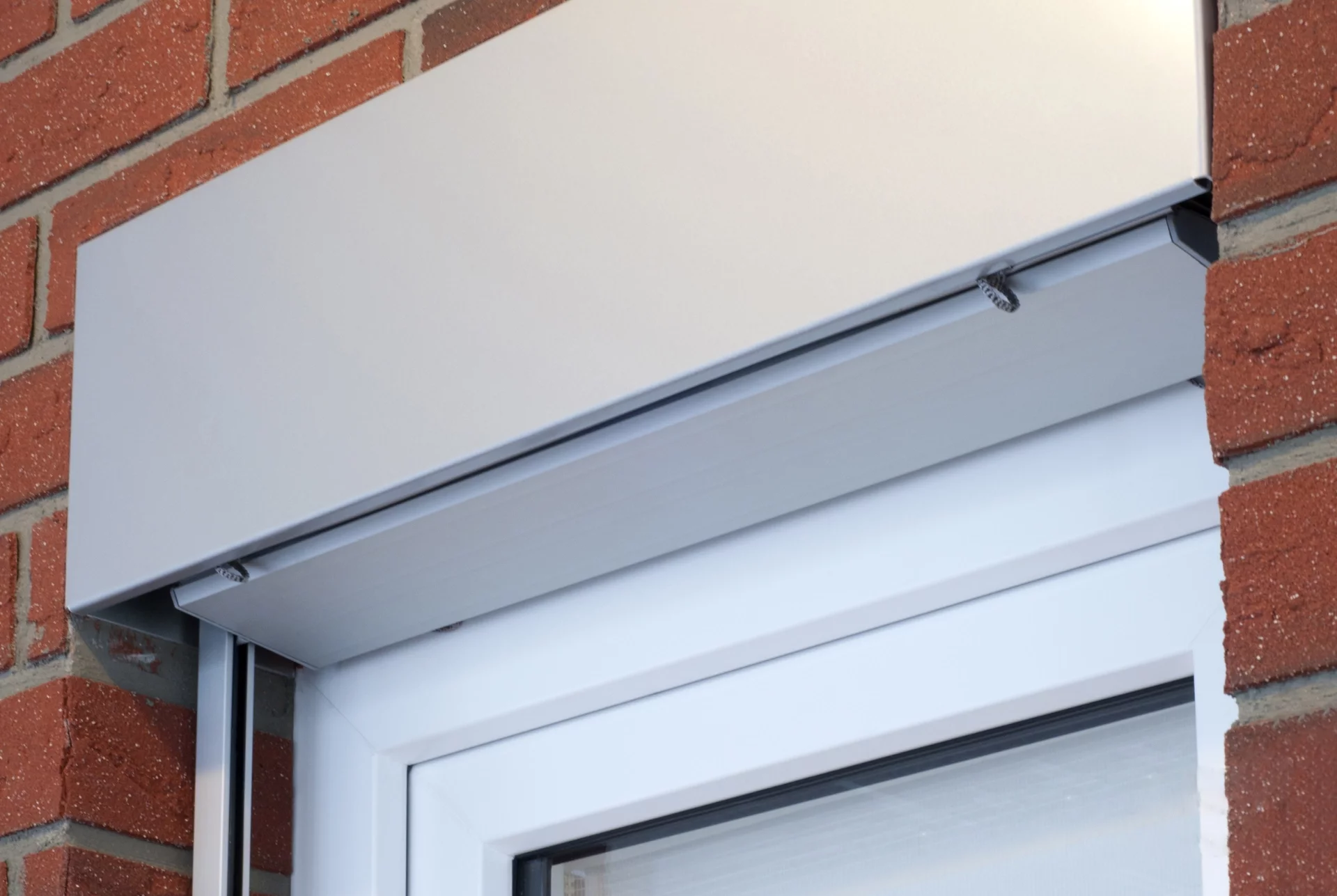

Mechanizmus vonkajšej žalúzie, “horný nosič“, je chránený (prekrytý) priznaným krycím plechom z hliníka. Môže byť prekrytý buď horný nosič plus nábal žalúzie alebo iba horný nosič vonkajšej žalúzie. Výhodou je, že žalúzie je chránená v zbalenom stave pred poveternostnými vplyvmi. Nezanedbateľným efektom je aj krajší dizajn.

Hliníkový krycí plech môže byť upravený v RAL farbe podľa vzorkovníka. Farbu plechu možno ladiť k fasáde alebo k žalúzii.

Vonkajšia žalúzia môže byť pri takomto riešení uchytená do rámu okna alebo rozširovacieho profilu. Je preto ideálne pri objednávaní okien naplánovať aj rozširovací profil nad okno min. 10 cm a po bokoch 2 cm.

Vonkajšie žalúzie tohto typu sa využívajú na montáž do vopred pripraveného priestoru pred oknom. Horný nosič (mechanizmus) je viditeľný a je uchytený za pomoci konzoly, ktorá je taktiež viditeľná , „priznaná“. V prípade stiahnutia žalúzie do nábalu je tento nábal viditeľný z exteriéru. Takto namontované žalúzie nie sú chránené pre počasím a a sčasti ani pred nečistotami.

Heluz má vyrobený špeciálny typ prekladu, kde je možné umiestniť žalúziu aj s nábalom do určitej výšky okna. Ak sú okná vysoké niekedy nie je možné schovať celý nábal do kastílka. Vtedy treba použiť iný typ exteriérovej žalúzie. Tiež je potrebné dodržiavať aj potrebné zapustenie – hĺbku okna. Vodiace lišty sa používajú zaomietacie. Farba lamely žalúzie je podľa vzorkovníka lamiel. Farbu vodiacich líšt je možné upraviť podľa RAL vzorkovníka.

Samonosný systém je také prevedenie, keď žalúzia je nesená vo vodiacich lištách, ktoré sú prišróbované do okna alebo nad fasádu. Pri tomto systéme nie je nutné uchytávať kastlík žalúzie. Vodiace nohy môžu byť guľaté alebo hranaté. Kastlík chráni exteriérovú žalúziu proti poveternostným vplyvom. Farebné prevedenie kastlíka je podľa RAL vzorkovníka, lamiel podľa vzorkovníka lamiel.

Hlavné výhody tohto vyhotovenia:

Systém Comfort urýchľuje montáž exteriérovej žalúzie. Vonkajšia žalúzia sa ukotví cez vodiace lišty a do šírky 200 cm je samonosná.. Ak je žalúzia širšia, sú potrebné prídavné konzoly. Exteriérové žalúzie vo vyhotovení Comfort sa dodávajú v dvoch prevedeniach: zaomietací systém a vyhotovenie s priznaným kastlíkom ( predokenné žalúzie). Vonkajšiu žalúziu je ešte možné doplniť rolovacou sieťkou, ktorá je zmontovaná so žalúziou už z výroby.
